Gerätewagen

ergocar PC

Mobil, funktionell und komfortabel – der ergocar PC ist die ideale Basis für einen PC-Arbeitsplatz in Praxis oder Klinik. Zuverlässigkeit und Langlebigkeit für viele Jahre wird durch den Einsatz von hochwertigen Aluminium-Komponenten und einer dauerhaften Pulverbeschichtung gewährleistet. Das modulare Systemkonzept mit vielfältigen Ausstattungsvarianten und Optionen ermöglichen es, den ergocar PC perfekt auf jede Anwendersituation abzustimmen.

  • TFT-Halterung für ein oder zwei Monitore
  • stabile, robuste Aluminium-Konstruktion
  • hohe Standfestigkeit (Zuladung bis 80 kg)
  • erstklassige Verarbeitungsqualität
  • leicht desinfizierbare Oberflächen
  • leichte Fahreigenschaften durch Doppellenkrollen
  • intelligentes Kabelmanagement
  • Zweikammer-System für Daten und Stromversorgung
  • individuelle Farbvarianten
  • vielfältige Erweiterungen
Hier finden Sie weitere Informationen zum Produkt

Details

Fußgestell, Tragsäule und Ablageböden werden aus Aluminium gefertigt und mit einer hochwertigen, hygienischen und kratzfesten Pulverbeschichtung versehen.

Die aufwändige Konstruktion bietet eine hohe Gesamtbelastbarkeit von 80 kg trotz eines geringen Eigengewichtes.

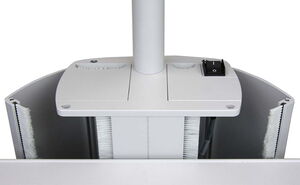

In der geräumigen Tragsäule werden die Leitungen für Daten und für die Spannungsversorgung in getrennten Kanälen geführt. Die Abdeckungen der beiden Kabelkanäle lassen sich seitlich wegschwenken, um eine einfache Verkabelung der Komponenten zu ermöglichen. Flexible Bürsten schützen dabei das Herausführen von Kabeln und Anschluss-Steckern an beliebigen Stellen der Tragsäule.

Rasterbohrungen im Abstand von 30 mm ermöglichen eine individuelle Positionierung von Komponenten – auch an der Außenseite der Tragsäule können Erweiterungen in beliebiger Höhe befestigt werden.

Alle Ablageböden werden aufwändig in Aluminiumguss gefertigt und anschließend pulverbeschichtet und sind bis zu 20 kg belastbar (Flächenlast).

Die Breite der Böden ist so bemessen, dass auch eine Standardtastatur problemlos platziert werden kann. Komfortable Griffe zum leichten Verschieben des Gerätewagens sind in verschiedenen Ausführungen und Farben erhältlich.

Ein spezieller Ablageboden ohne hochgezogene Vorderkante ermöglicht das problemlose Herausziehen und Befüllen der Papierschublade von Druckern.

Beim Einsatz des ergocar-Gerätewagens mit einem klassischen EKG-Schreiber wird das beschriebene EKG-Papier (DIN A4 oder DIN A5 quer, Z-gefaltet) zuverlässig von speziell konstruierten Ablagen aufgefangen.

Alle Schubladen der ergocar Serie verfügen über einen selbstschließenden Soft-Einzug. Für Anwendungen mit kabelgebundenen Sonden (z.B. CTG) ist eine Variante mit einem Kabeldurchlass oberhalb der Frontblende erhältlich – ein Quetschen der Sondenkabel beim Schließen der Schublade ist damit ausgeschlossen.

Ablagekörbe in verschiedenen Größen können auf beiden Seiten der Tragsäule oder seitlich an Ablageböden und Schubladen angebracht werden.

Ablagekörbe in verschiedenen Größen können auf beiden Seiten der Tragsäule oder seitlich an Ablageböden und Schubladen angebracht werden.

Der kompakte Tastaturauszug wird unterhalb des obersten Ablagebodens montiert. Beim mobilen Einsatz des Gerätewagens kann eine Standard-Tastatur bequem unter den Ablageboden geschoben werden. Das ebenfalls ausziehbare Mauspad kann sowohl rechts, wie auch links montiert werden.

Die PC-Halterung ermöglicht die Anbringung eines PC mit sogenanntem SFF-Gehäuse (small form factor) direkt unterhalb eines Ablagebodens. Für größere Rechner (Desktop-Gehäuse) ist eine Halterung an der Außenseite der Zentralsäule erhältlich (siehe Optionen/Zubehör).

Eine universelle Halterung außen an der Tragsäule der Gerätewagen ermöglicht die sichere Befestigung von Desktop-PCs.

An alle Ablageböden und Schubladen können Mauspads aus Metall angebracht werden – wahlweise rechts oder links.

Vom einfachen 19“ TFT-Monitor bis hin zu einem Doppelmonitorsystem mit zwei 24“ TFT-Monitoren – die modularen Monitorhalterungen des ergocar-Systems mit standardisierten VESA-Montageplatten in verschiedenen Größen bieten immer die richtige Lösung.

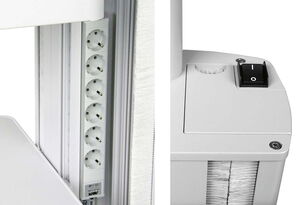

Unterschiedlichste Steckdosenleisten (3-fach, 6-fach) in verschiedenen Ländervarianten (EU, UK, Schweiz, USA) können im Stromversorgungs-Kanal der Hauptsäule montiert werden – wahlweise mit oder ohne zentralem Ein-/Ausschalter.

Medizinische Trenntransformatoren zur Reduktion der Ableitströme sind in verschiedenen Leistungen (4 A, 5 A, 6 A) erhältlich und werden platzsparend in der Gerätewagenbasis untergebracht. Zusätzlich können Verlängerungen für RS232, USB und LAN vom Datenkabel-Kanal zur Rückseite des Trenntransformator-Gehäuses geführt werden.

Mit Hilfe der Spezial-Halterungen für Gasflaschen (2 l oder 10 l) kann der ergocar zum vollwertigen Ergo-Spirometrie­Arbeitsplatz ausgebaut werden.

Universalschienen für handelsübliches Zubehör sind in in unterschiedlichen Längen verfügbar und können in beliebiger Höhe an der Außenseite der Tragsäule befestigt werden.

Für alle handelsüblichen Elektroden-Sauganlagen (z.B. Strässle, Quickels, custo med, Unisog, GE Kiss) sind Adapter für die jeweiligen Ausleger-Arme und Halterungen für die zugehörigen Saugpumpen vorhanden.

Griffe und Abdeckung sind in verschiedenen Farben erhältlich.

(Die hier gezeigten Farbmuster sind nicht farbverbindlich und können auf verschiedenen Monitoren unterschiedlich dargestellt werden).

Optionen/Zubehör

  • System-Komponenten

    Druckerboden

    Produktnummer: erg171.212


    ergocar Griff (Aussenseite)

    • Farbcode für die Farbe des Griffes muß bei Bestellung angegeben werden!

    Produktnummer: erg171.205


    Geräteboden (mit Griff)

    • Farbcode für die Farbe des Griffes muß bei Bestellung angegeben werden!

    Produktnummer: erg171.211


    Geräteboden (ohne Griff)

    Produktnummer: erg171.210


    Halteplatte universell, für Datenkanal

    • z.B. für EKG-Module

    Produktnummer: erg171.304


    Korb groß

    • für fronseitige Montage
    • Länge 480 mm, Tiefe 220 mm, Höhe 140 mm

    Produktnummer: erg171.226


    Korb groß

    • für rückseitige Montage
    • Länge 480 mm, Tiefe 220 mm, Höhe 140 mm

    Produktnummer: erg171.227


    Korb klein, für Geräteboden

    • für seitliche Montage
    • Länge 340 mm, Tiefe 120 mm, Höhe 90 mm

    Produktnummer: erg171.224


    Korb klein, für Schublade

    • für seitliche Montage
    • Länge 340 mm, Tiefe 120 mm, Höhe 90 mm

    Produktnummer: erg171.225


    Mauspad für Geräteboden

    Produktnummer: erg171.230


    Mauspad für Schublade

    Produktnummer: erg171.231


    PC-Halterung für SFF-PC (unter Board)

    • für PCs im SFF-Gehäuse (small form factor)

    Produktnummer: erg171.317


    Schublade mit Kabeldurchlass (mit Griff)

    • Farbcode für die Farbe des Griffes muß bei Bestellung angegeben werden!

    Produktnummer: erg171.223


    Schublade Standard (mit Griff)

    • Farbcode für die Farbe des Griffes muß bei Bestellung angegeben werden!

    Produktnummer: erg171.221


    Schublade Standard (ohne Griff)

    Produktnummer: erg171.220


    Tastaturauszug (unter Board)

    Produktnummer: erg171.316


    Universalschiene (25 x 10), kurz

    • Länge 18 cm

    Produktnummer: erg171.303


    Universalschiene (25 x 10), lang

    • Länge 44 cm

    Produktnummer: erg171.306

  • Monitorhalterungen

    TFT-Halterung, doppelt

    • bis max. 19" Bildschirmdiagonale
    • bis 2 x 14 kg
    • Vesa 75/100

    Produktnummer: erg171.242


    TFT-Halterung, doppelt

    • für Bildschirmdiagonale größer 19"
    • bis 2 x 14 kg
    • Vesa 75/100

    Produktnummer: erg171.244


    TFT-Halterung, doppelt

    • für Bildschirmdiagonale größer 19"
    • bis 2 x 14 kg
    • Vesa 100/200

    Produktnummer: erg171.315


    TFT-Halterung, einzeln

    • bis 14 kg
    • Vesa 75/100

    Produktnummer: erg171.241


    TFT-Halterung, einzeln

    • bis 14 kg
    • Vesa 100/200

    Produktnummer: erg171.314


    Zusatzausleger-Paar für TFT-Halterung

    • nur für Doppelmonitor-Systeme
    • erweitert erg171.242 zu erg171.244

    Produktnummer: erg171.243

  • Stromversorgung

    Netzkabel Schweiz, gewinkelt, 1 m

    • Stecker T12 / Buchse C13
    • Stecker gewinkelt
    • Länge: 1 m
    • Für Steckdosenleiste Schweiz (erg171.287 / erg171.288)

    Produktnummer: erg705.915


    Steckdosenleiste 3-fach (Schuko / CEE7)

    Produktnummer: erg171.281


    Steckdosenleiste 6-fach (Schuko / CEE7)

    Produktnummer: erg171.283


    Steckdosenleiste 7-fach mit Zentralschalter (UK)

    Produktnummer: erg171.285


    Steckdosenleiste 8-fach (Schweiz)

    Produktnummer: erg171.287

    erg171.290_trenntransformator-4a-iec60601-inkl-steckdosenleiste-6-fach-zentralschalter.jpg

    Trenntransformator 4A / IEC 60601

    • inkl. Steckdosenleiste 6-fach
    • Zentralschalter

    Muß bei Bestellung angegeben werden (nicht nachrüstbar)!

    Produktnummer: erg171.290

    erg171.291_trenntransformator-4a-iec60601-mit-usb-lan-rs232-verlaengerung-inkl-steckdosenleiste-6-fach-zentralschalter.jpg

    Trenntransformator 4A / IEC 60601

    • mit USB, LAN, RS232-Verlängerung
    • inkl. Steckdosenleiste 6-fach
    • Zentralschalter

    Muß bei Bestellung angegeben werden (nicht nachrüstbar)!

    Produktnummer: erg171.291


    Weitere Steckdosenleisten

    erg171.282 * Steckdosenleiste 3-fach mit Zentralschalter (Schuko / CEE7)
    erg171.284 * Steckdosenleiste 6-fach mit Zentralschalter (Schuko / CEE7)
    erg171.286 * Steckdosenleiste 11-fach mit Zentralschalter (US)
    erg171.288 Steckdosenleiste 8-fach mit Zentralschalter (Schweiz)
    Benötigt gewinkeltes Netzkabel erg705.915
    * Muß bei Bestellung angegeben werden (nicht nachrüstbar!)




    Produktnummer: erg171.XXX


    Weitere Trenntransformatoren

    erg171.295 * Trenntransformator 5A / IEC 60601
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    erg171.296 * Trenntransformator 5A / IEC 60601 mit USB, LAN, RS232 Verlängerung (ohne galvanische Trennung)
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    erg171.293 * Trenntransformator 6A / IEC 60601
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    erg171.294 * Trenntransformator 6A / IEC 60601 mit USB, LAN, RS232 Verlängerung (ohne galvanische Trennung)
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    auf Anfrage Trenntransformator 110V / 10A / IEC 60601 mit USB, LAN, RS232 Verlängerung
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    * Muß bei Bestellung angegeben werden (nicht nachrüstbar!)




    Produktnummer: erg171.YYY

  • Medizinisches Zubehör

    Adapter Sauganlage CUSTO MED

    • Anschraubplatte

    Produktnummer: erg171.266


    Adapter Sauganlage GE-KISS

    • benötigt Monitorstange (erg171.240)

    Produktnummer: erg171.263


    Adapter Sauganlage QUICKELS

    • Anschraubplatte

    Produktnummer: erg171.267


    Adapter Sauganlage STRÄSSLE

    • Anschraubplatte

    Produktnummer: erg171.265


    Adapter Sauganlage UNISOG

    • benötigt Monitorstange (erg171.240)

    Produktnummer: erg171.261


    Flaschenhalterung für 10 l Flaschen

    Produktnummer: erg171.307


    Flaschenhalterung für 2 l Flaschen

    Produktnummer: erg171.301


    Gelenkarm, verchromt

    Produktnummer: erg171.271


    Halteklammer Gelenkarm (10 mm) für Universalschiene

    Produktnummer: erg171.274


    Halteklammer Infusionsstab (18 mm) für Universalschiene

    Produktnummer: erg171.276


    Halteplatte für Pumpe QUICKELS (unter Board)

    Produktnummer: erg171.268


    Halterung für Pumpe STRÄSSLE DT100 (aussen)

    • Montage erfolgt auf der Rückseite der Tragesäule

    Produktnummer: erg171.270


    Halterung für Pumpe STRÄSSLE DT80 (aussen)

    • Montage erfolgt auf der Rückseite der Tragesäule

    Produktnummer: erg171.269


    Halterung für Pumpe UNISOG mit Bügel (aussen)

    • Montage erfolgt auf der Rückseite der Tragesäule

    Produktnummer: erg171.312


    Infusionsstab

    Produktnummer: erg171.275


    Monitorstange

    Produktnummer: erg171.240


    PC-Halterung aussen (für Mini-Tower-PC)

    Maße Mini-Tower-PC: Tiefe 45 cm, Breite 16 – 21 cm, Höhe 35 – 50 cm

    Produktnummer: erg171.302

  • Weitere Ansichten

    Technische Details

    Produkt-Informationen

    Maße und Gewichte

    ergocar pc

    Länge: 60 cm
    Breite: 60 cm
    Höhe: 90 cm
    Gewicht: ca. 45 kg

    ergocar pc mit Verpackung

    Länge: 68 cm
    Breite: 70 cm
    Höhe: 100 cm
    Gewicht: ca. 67 kg
    Weitere Informationen
    Für weitere technische Daten, klicken Sie bitte hier.

    Nutzerhandbuch und Downloads

    Das Benutzerhandbuch, Dokumente, Software und Technische Daten finden Sie hier zum kostenlosen Download.
