Gerätewagen

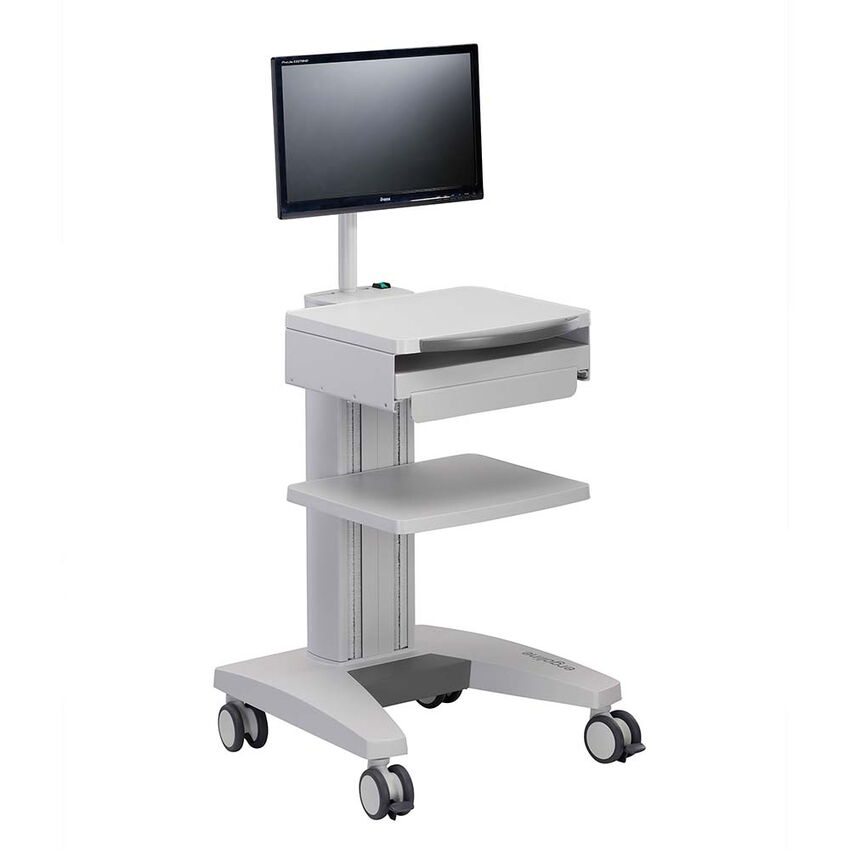

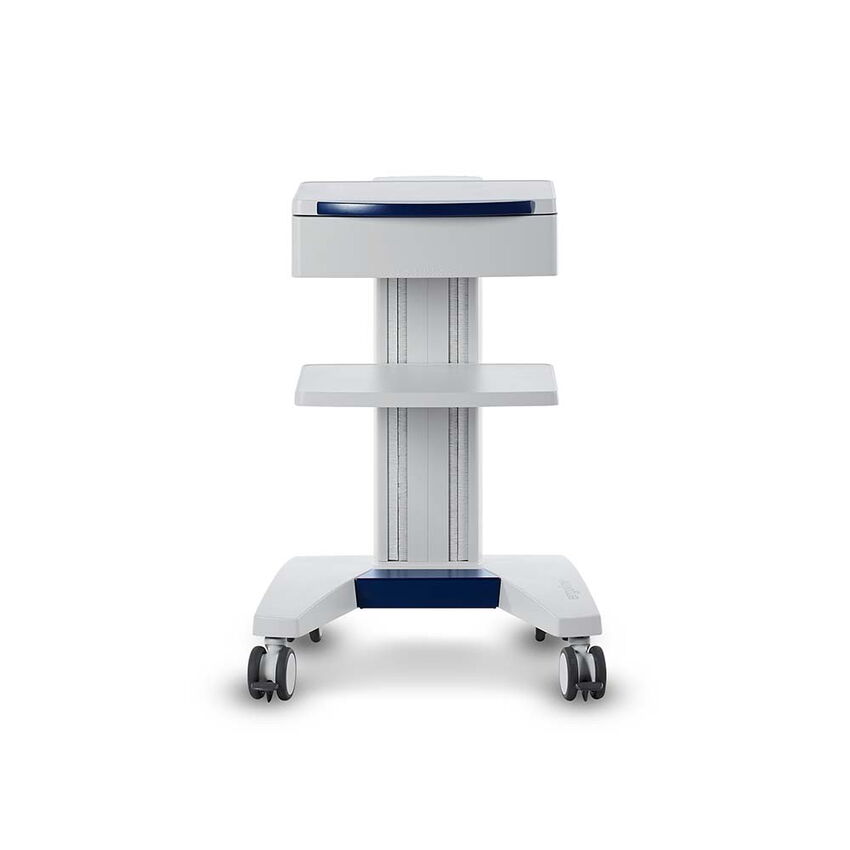

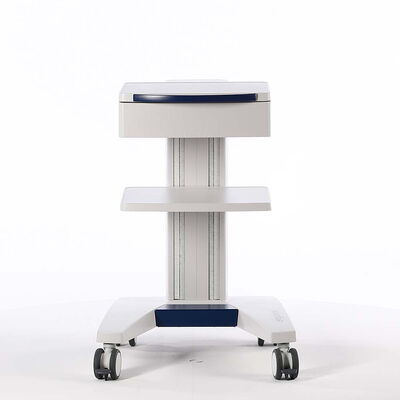

ergocar basic

Die modularen ergocar-Gerätewagen überzeugen durch die gelungene Kombination aus Funktion, Ergonomie und Gestaltung. Alle Komponenten werden aus Aluminium gefertigt und mit einer hochwertigen Pulverbeschichtung versehen – dadurch sind Langlebigkeit und Zuverlässigkeit für viele Jahre gewährleistet. Die vielfältigen Ausstattungsvarianten und Optionen ermöglichen es, den ergocar basic perfekt auf jede Anwendersituation abzustimmen.

  • stabile, robuste Aluminium-Konstruktion
  • hohe Standfestigkeit (Zuladung bis 80 kg)
  • erstklassige Verarbeitungsqualität
  • leicht desinfizierbare Oberflächen
  • leichte Fahreigenschaften durch Doppellenkrollen
  • intelligentes Kabelmanagement
  • Zweikammer-System für Daten und Stromversorgung
  • individuelle Farbvarianten
  • vielfältige Erweiterungen

Download Produktdokumente

Hier finden Sie weitere Informationen zum Produkt

Details

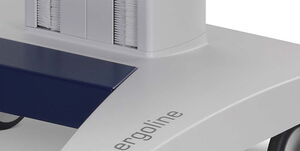

Fußgestell, Tragsäule und Ablageböden werden aus Aluminium gefertigt und mit einer hochwertigen, hygienischen und kratzfesten Pulverbeschichtung versehen.

Die aufwändige Konstruktion bietet eine hohe Gesamtbelastbarkeit von 80 kg trotz eines geringen Eigengewichtes.

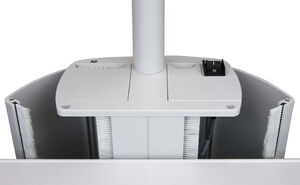

In der geräumigen Tragsäule werden die Leitungen für Daten und für die Spannungsversorgung in getrennten Kanälen geführt. Die Abdeckungen der beiden Kabelkanäle lassen sich seitlich wegschwenken, um eine einfache Verkabelung der Komponenten zu ermöglichen. Flexible Bürsten schützen dabei das Herausführen von Kabeln und Anschluss-Steckern an beliebigen Stellen der Tragsäule.

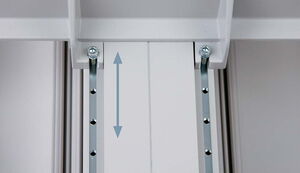

Rasterbohrungen im Abstand von 30 mm ermöglichen eine individuelle Positionierung von Komponenten – auch an der Außenseite der Tragsäule können Erweiterungen in beliebiger Höhe befestigt werden.

Alle Ablageböden werden aufwändig in Aluminiumguss gefertigt und anschließend pulverbeschichtet und sind bis zu 20 kg belastbar (Flächenlast).

Die Breite der Böden ist so bemessen, dass auch eine Standardtastatur problemlos platziert werden kann. Komfortable Griffe zum leichten Verschieben des Gerätewagens sind in verschiedenen Ausführungen und Farben erhältlich.

Ein spezieller Ablageboden ohne hochgezogene Vorderkante ermöglicht das problemlose Herausziehen und Befüllen der Papierschublade von Druckern.

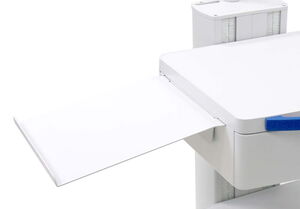

Beim Einsatz des ergocar-Gerätewagens mit einem klassischen EKG-Schreiber wird das beschriebene EKG-Papier (DIN A4 oder DIN A5 quer, Z-gefaltet) zuverlässig von speziell konstruierten Ablagen aufgefangen.

Alle Schubladen der ergocar Serie verfügen über einen selbstschließenden Soft-Einzug. Für Anwendungen mit kabelgebundenen Sonden (z.B. CTG) ist eine Variante mit einem Kabeldurchlass oberhalb der Frontblende erhältlich – ein Quetschen der Sondenkabel beim Schließen der Schublade ist damit ausgeschlossen.

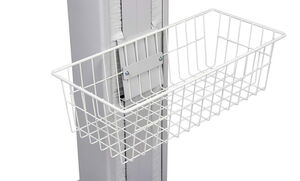

Ablagekörbe in verschiedenen Größen können auf beiden Seiten der Tragsäule oder seitlich an Ablageböden und Schubladen angebracht werden.

Ablagekörbe in verschiedenen Größen können auf beiden Seiten der Tragsäule oder seitlich an Ablageböden und Schubladen angebracht werden.

Der kompakte Tastaturauszug wird unterhalb des obersten Ablagebodens montiert. Beim mobilen Einsatz des Gerätewagens kann eine Standard-Tastatur bequem unter den Ablageboden geschoben werden. Das ebenfalls ausziehbare Mauspad kann sowohl rechts, wie auch links montiert werden.

Die PC-Halterung ermöglicht die Anbringung eines PC mit sogenanntem SFF-Gehäuse (small form factor) direkt unterhalb eines Ablagebodens. Für größere Rechner (Desktop-Gehäuse) ist eine Halterung an der Außenseite der Zentralsäule erhältlich (siehe Optionen/Zubehör).

Eine universelle Halterung außen an der Tragsäule der Gerätewagen ermöglicht die sichere Befestigung von Desktop-PCs.

An alle Ablageböden und Schubladen können Mauspads aus Metall angebracht werden – wahlweise rechts oder links.

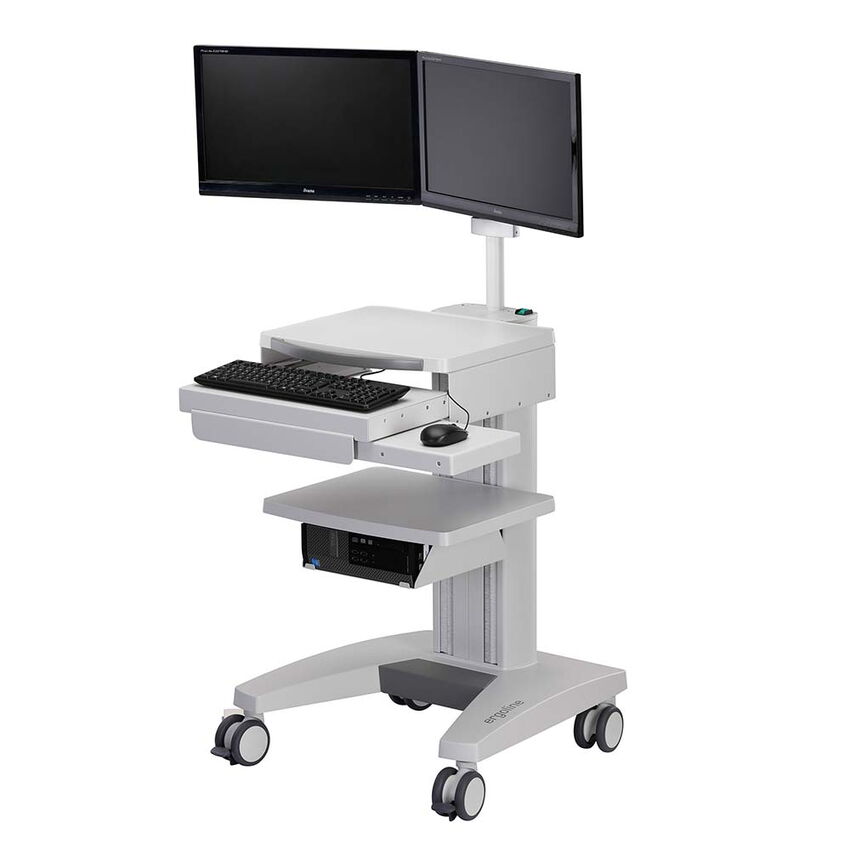

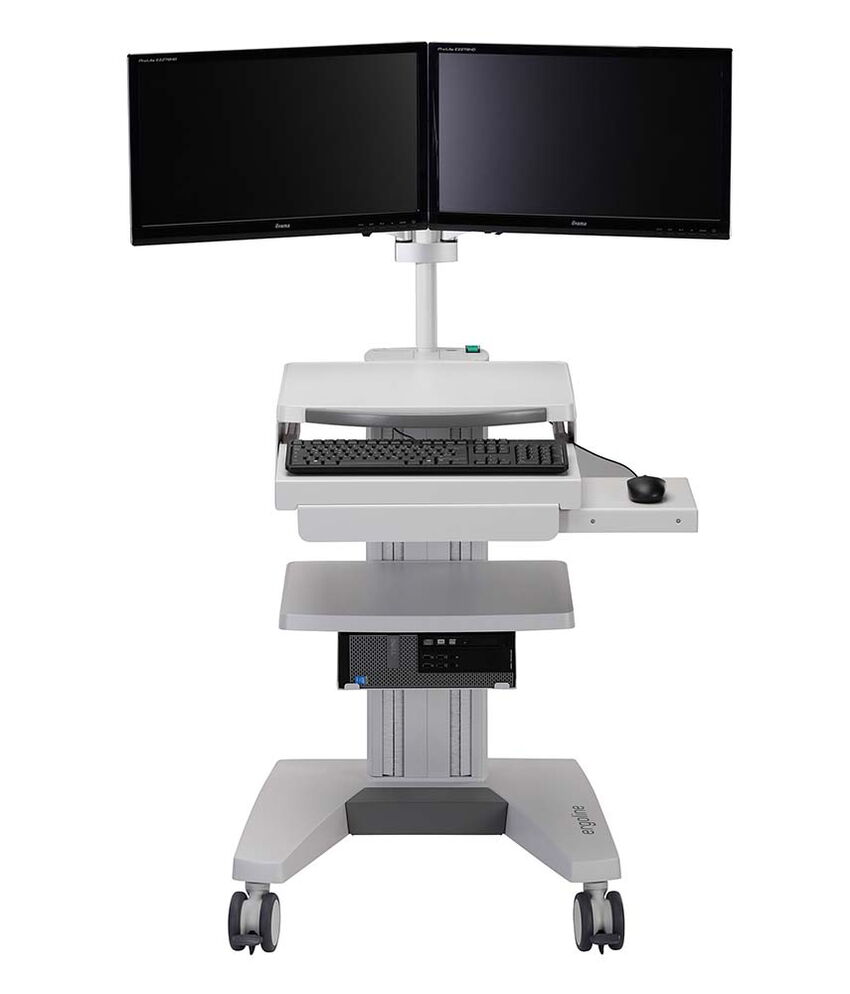

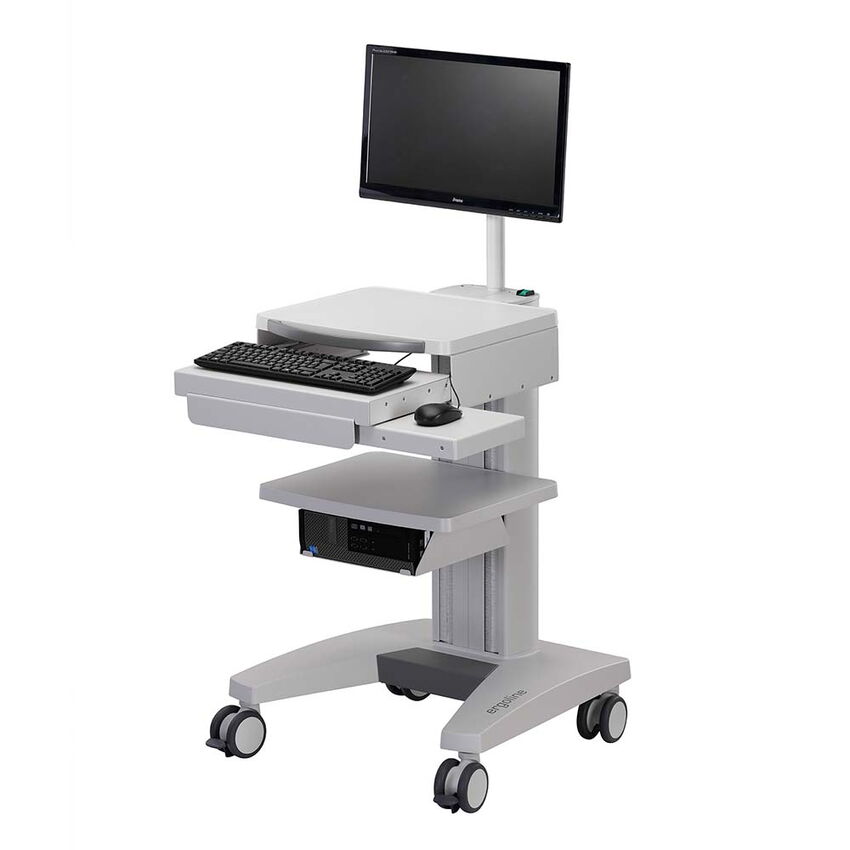

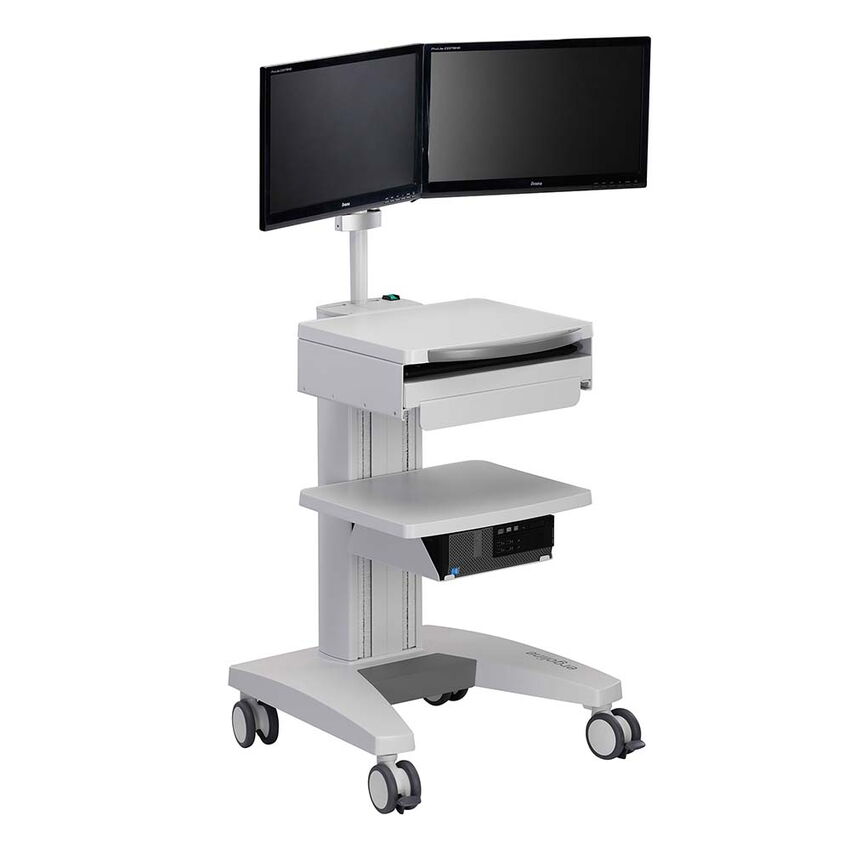

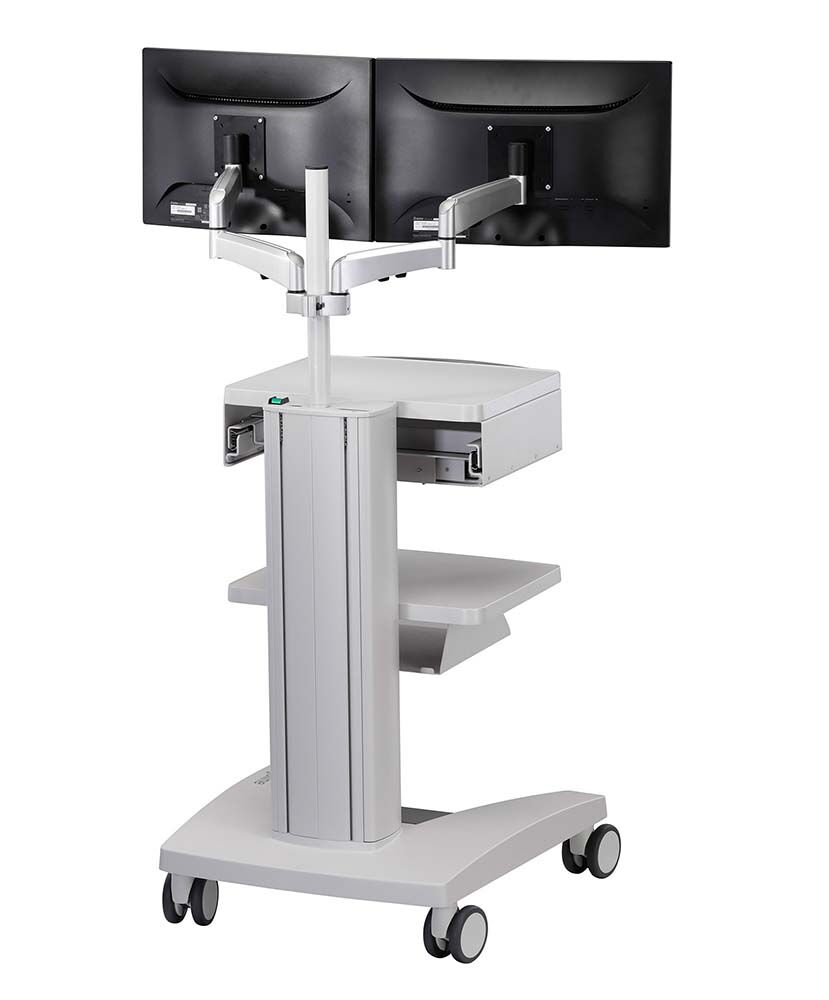

Vom einfachen 19“ TFT-Monitor bis hin zu einem Doppelmonitorsystem mit zwei 24“ TFT-Monitoren – die modularen Monitorhalterungen des ergocar-Systems mit standardisierten VESA-Montageplatten in verschiedenen Größen bieten immer die richtige Lösung.

Unterschiedlichste Steckdosenleisten (3-fach, 6-fach) in verschiedenen Ländervarianten (EU, UK, Schweiz, USA) können im Stromversorgungs-Kanal der Hauptsäule montiert werden – wahlweise mit oder ohne zentralem Ein-/Ausschalter.

Medizinische Trenntransformatoren zur Reduktion der Ableitströme sind in verschiedenen Leistungen (4 A, 5 A, 6 A) erhältlich und werden platzsparend in der Gerätewagenbasis untergebracht. Zusätzlich können Verlängerungen für RS232, USB und LAN vom Datenkabel-Kanal zur Rückseite des Trenntransformator-Gehäuses geführt werden.

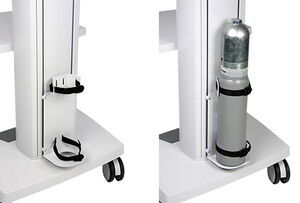

Mit Hilfe der Spezial-Halterungen für Gasflaschen (2 l oder 10 l) kann der ergocar zum vollwertigen Ergo-Spirometrie­Arbeitsplatz ausgebaut werden.

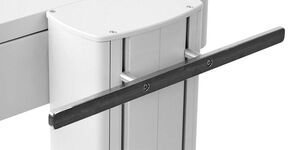

Universalschienen für handelsübliches Zubehör sind in in unterschiedlichen Längen verfügbar und können in beliebiger Höhe an der Außenseite der Tragsäule befestigt werden.

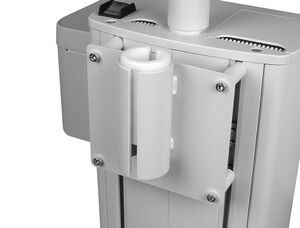

Für alle handelsüblichen Elektroden-Sauganlagen (z.B. Strässle, Quickels, custo med, Unisog, GE Kiss) sind Adapter für die jeweiligen Ausleger-Arme und Halterungen für die zugehörigen Saugpumpen vorhanden.

Griffe und Abdeckung sind in verschiedenen Farben erhältlich.

(Die hier gezeigten Farbmuster sind nicht farbverbindlich und können auf verschiedenen Monitoren unterschiedlich dargestellt werden).

Optionen/Zubehör

  • System-Komponenten

    Druckerboden

    Produktnummer : erg171.212


    ergocar Griff (Aussenseite)

    • Farbcode für die Farbe des Griffes muss bei Bestellung angegeben werden!

    Produktnummer : erg171.205

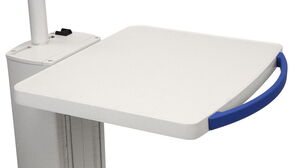

    Geräteboden (mit Griff)

    • Farbcode für die Farbe des Griffes muss bei Bestellung angegeben werden!

    Produktnummer : erg171.211

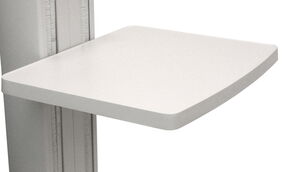

    Geräteboden (ohne Griff)

    Produktnummer : erg171.210


    Halteplatte universell, für Datenkanal

    • z.B. für EKG-Module

    Produktnummer : erg171.304

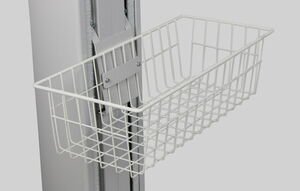

    Korb groß

    • für fronseitige Montage
    • Länge 480 mm, Tiefe 220 mm, Höhe 140 mm

    Produktnummer : erg171.226

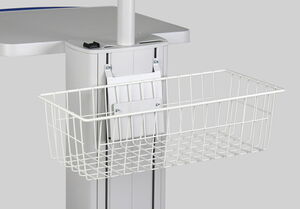

    Korb groß

    • für rückseitige Montage
    • Länge 480 mm, Tiefe 220 mm, Höhe 140 mm

    Produktnummer : erg171.227

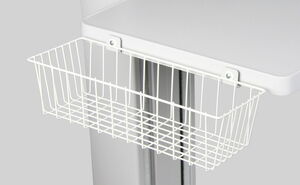

    Korb klein, für Geräteboden

    • für seitliche Montage
    • Länge 340 mm, Tiefe 120 mm, Höhe 90 mm

    Produktnummer : erg171.224

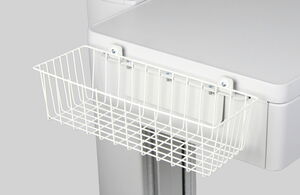

    Korb klein, für Schublade

    • für seitliche Montage
    • Länge 340 mm, Tiefe 120 mm, Höhe 90 mm

    Produktnummer : erg171.225

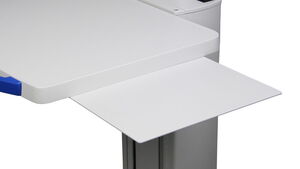

    Mauspad für Geräteboden

    Produktnummer : erg171.230

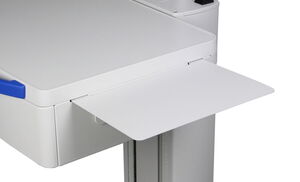

    Mauspad für Schublade

    Produktnummer : erg171.231


    PC-Halterung für SFF-PC (unter Board)

    • für PCs im SFF-Gehäuse (small form factor)

    Produktnummer : erg171.317


    Schublade mit Kabeldurchlass (mit Griff)

    • Farbcode für die Farbe des Griffes muss bei Bestellung angegeben werden!

    Produktnummer : erg171.223


    Schublade Standard (mit Griff)

    • Farbcode für die Farbe des Griffes muss bei Bestellung angegeben werden!

    Produktnummer : erg171.221

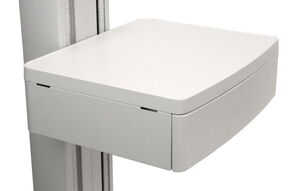

    Schublade Standard (ohne Griff)

    Produktnummer : erg171.220


    Tastaturauszug (unter Board)

    Produktnummer : erg171.316

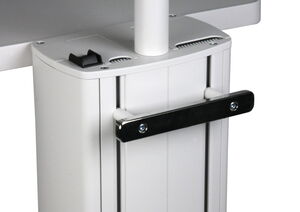

    Universalschiene (25 x 10), kurz

    • Länge 18 cm

    Produktnummer : erg171.303

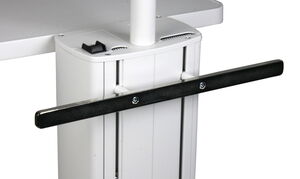

    Universalschiene (25 x 10), lang

    • Länge 44 cm

    Produktnummer : erg171.306

  • Monitorhalterungen

    TFT-Halterung, doppelt

    • für Bildschirmdiagonale größer 19"
    • bis 16 kg
    • Vesa 75/100

    Produktnummer : erg171.244


    TFT-Halterung, einzeln

    • bis 16 kg
    • Vesa 75/100

    Produktnummer : erg171.241

  • Stromversorgung

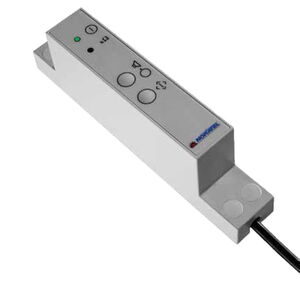

    Isolationswächter, inkl. Halterung

    Produktnummer : erg171.298


    Netzkabel Schweiz, gewinkelt, 1 m

    • Stecker T12 / Buchse C13
    • Stecker gewinkelt
    • Länge: 1 m
    • Für Steckdosenleiste Schweiz (erg171.287 / erg171.288)

    Produktnummer : erg705.915


    Steckdosenleiste 4-fach (Schuko / CEE7)

    Produktnummer : erg171.281


    Steckdosenleiste 6-fach (Schuko / CEE7)

    Produktnummer : erg171.283

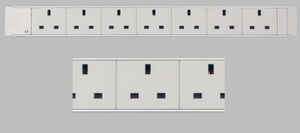

    Steckdosenleiste 7-fach mit Zentralschalter (UK)

    Produktnummer : erg171.285


    Steckdosenleiste 8-fach (Schweiz)

    Produktnummer : erg171.287

    erg171.290_trenntransformator-4a-iec60601-inkl-steckdosenleiste-6-fach-zentralschalter.jpg

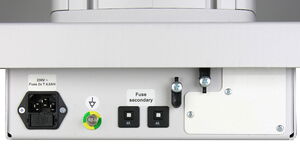

    Trenntransformator 4A / IEC 60601

    • inkl. Steckdosenleiste 6-fach
    • Zentralschalter

    Muss bei Bestellung angegeben werden (nicht nachrüstbar)!

    Produktnummer : erg171.290

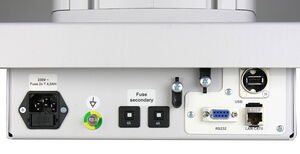

    erg171.291_trenntransformator-4a-iec60601-mit-usb-lan-rs232-verlaengerung-inkl-steckdosenleiste-6-fach-zentralschalter.jpg

    Trenntransformator 4A / IEC 60601

    • mit USB, LAN, RS232-Verlängerung
    • inkl. Steckdosenleiste 6-fach
    • Zentralschalter

    Muss bei Bestellung angegeben werden (nicht nachrüstbar)!

    Produktnummer : erg171.291


    Weitere Steckdosenleisten

    erg171.282 * Steckdosenleiste 4-fach mit Zentralschalter (Schuko / CEE7)
    erg171.284 * Steckdosenleiste 6-fach mit Zentralschalter (Schuko / CEE7)
    erg171.286 * Steckdosenleiste 11-fach mit Zentralschalter (US)
    erg171.288 Steckdosenleiste 8-fach mit Zentralschalter (Schweiz)
    Benötigt gewinkeltes Netzkabel erg705.915
    * Muss bei Bestellung angegeben werden (nicht nachrüstbar!)




    Produktnummer : erg171.XXX

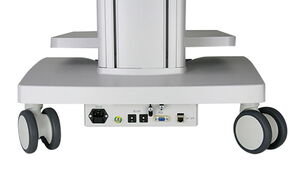

    Weitere Trenntransformatoren

    erg171.295 * Trenntransformator 5A / IEC 60601
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    erg171.296 * Trenntransformator 5A / IEC 60601 mit USB, LAN, RS232 Verlängerung (ohne galvanische Trennung)
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    erg171.293 * Trenntransformator 6A / IEC 60601
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    erg171.294 * Trenntransformator 6A / IEC 60601 mit USB, LAN, RS232 Verlängerung (ohne galvanische Trennung)
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    auf Anfrage Trenntransformator 110V / 10A / IEC 60601 mit USB, LAN, RS232 Verlängerung
    (inkl. Steckdosenleiste 6-fach / Zentralschalter)
    * Muss bei Bestellung angegeben werden (nicht nachrüstbar!)




    Produktnummer : erg171.YYY

  • Medizinisches Zubehör

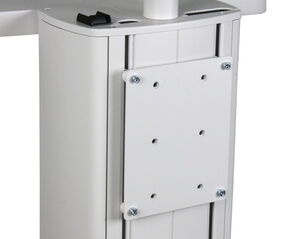

    Adapter Sauganlage CUSTO MED

    • Anschraubplatte

    Produktnummer : erg171.266


    Adapter Sauganlage GE-KISS

    • benötigt Monitorstange (erg171.240)

    Produktnummer : erg171.263


    Adapter Sauganlage QUICKELS

    • Anschraubplatte

    Produktnummer : erg171.267

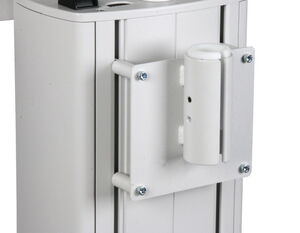

    Adapter Sauganlage STRÄSSLE

    • Anschraubplatte

    Produktnummer : erg171.265


    Adapter Sauganlage UNISOG

    • benötigt Monitorstange (erg171.240)

    Produktnummer : erg171.261


    Flaschenhalterung für 10 l Flaschen

    Produktnummer : erg171.307

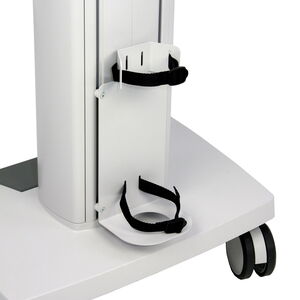

    Flaschenhalterung für 2 l Flaschen

    Produktnummer : erg171.301


    Gelenkarm, verchromt

    Produktnummer : erg171.271


    Halteklammer Gelenkarm (10 mm) für Universalschiene

    Produktnummer : erg171.274

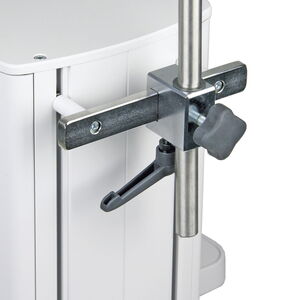

    Halteklammer Infusionsstab (18 mm) für Universalschiene

    Produktnummer : erg171.276

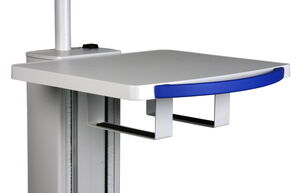

    Halteplatte für Pumpe QUICKELS (unter Board)

    Produktnummer : erg171.268


    Halterung für Pumpe STRÄSSLE DT100 (aussen)

    • Montage erfolgt auf der Rückseite der Tragesäule

    Produktnummer : erg171.270

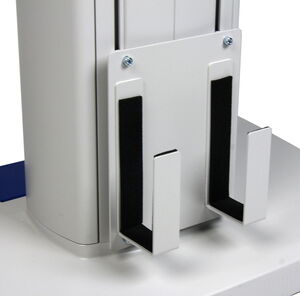

    Halterung für Pumpe STRÄSSLE DT80 (aussen)

    • Montage erfolgt auf der Rückseite der Tragesäule

    Produktnummer : erg171.269

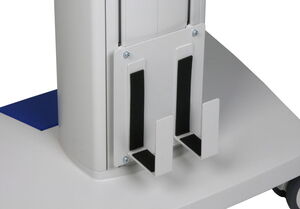

    Halterung für Pumpe UNISOG mit Bügel (aussen)

    • Montage erfolgt auf der Rückseite der Tragesäule

    Produktnummer : erg171.312

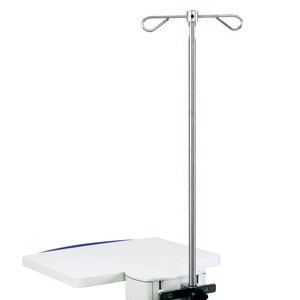

    Infusionsstab

    Produktnummer : erg171.275


    Monitorstange

    Produktnummer : erg171.240


    PC-Halterung aussen (für Mini-Tower-PC)

    Maße Mini-Tower-PC: Tiefe 45 cm, Breite 16 – 21 cm, Höhe 35 – 50 cm

    Produktnummer : erg171.302

Weitere Ansichten

Technische Details

Produkt-Informationen

Maße und Gewichte

ergocar basic

Länge: 60 cm
Breite: 60 cm
Höhe: 90 cm
Gewicht: ca. 45 kg

ergocar basic mit Verpackung

Länge: 68 cm
Breite: 70 cm
Höhe: 100 cm
Gewicht: ca. 67 kg
